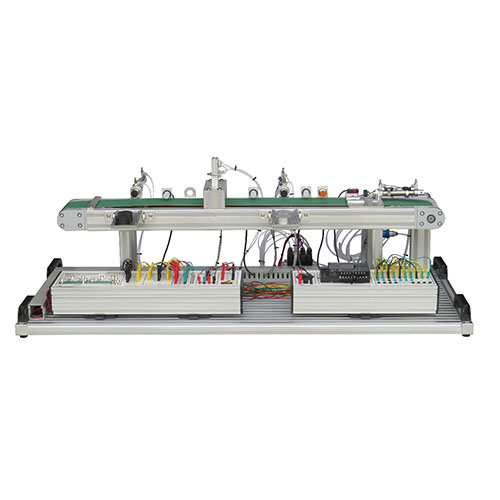

Equipamento de treinamento para sistema de controle de esteira transportadora ZM3105, bancada de treinamento vocacional, bancada de treinamento escolar, equipamento de treinamento em mecatrônica
I. Visão Geral do Produto
1.1 Visão Geral
O sistema de controlo por correia transportadora é um sistema de formação prática que simula completamente a linha de produção automatizada numa unidade industrial. O sistema é combinado com uma linha de produção real de correias transportadoras para maximizar a compreensão dos alunos sobre os sistemas automatizados de produção de correias transportadoras. O sistema é composto principalmente por cilindros, válvulas solenoides, sensores, motores e controladores lógicos programáveis. Baseado num transportador de correia, os sensores são instalados em diferentes posições para detetar objetos transportados pela correia. Ao inserir o sinal do sensor no controlador lógico programável, de acordo com os requisitos de controlo, o sinal de saída do PLC controla a válvula solenóide e o cilindro para realizar a triagem e a contagem dos objetos na correia transportadora.
Este dispositivo de formação é composto principalmente por vários tipos de sensores industriais, unidades de controlo pneumático, interruptores elétricos, controladores lógicos programáveis PLC, etc., e constitui um sistema eletromecânico que consiste em áreas de trabalho como unidades de alimentação, unidades de transporte, módulos de deteção e armazenamento de artigos classificados. Plataforma mecânica integrada no equipamento. Através de experiências relevantes, poderá familiarizar-se com as características operacionais dos atuadores de sistemas pneumáticos, familiarizar-se com o modo de ligação entre sensores industriais e PLC, dominar as competências de programação de PLC, etc., e cultivar o conhecimento e as competências correspondentes dos alunos. É adequado para escolas profissionais de nível superior, faculdades, escolas profissionais de ensino secundário e escolas técnicas. Ensino profissional relevante e avaliação da formação de competências.
1.2 Características
(1) A plataforma de treino utiliza um substrato de liga de alumínio para construir uma plataforma de treino de mesa, que pode ser movida com flexibilidade. Cada módulo atuador é colocado na placa de base, que é fácil de utilizar e não é fácil de danificar.
(2) A unidade de controlo do PLC adota uma estrutura de caixa suspensa e está fixa ao substrato de liga de alumínio, que é seguro e fiável; todos os pontos de entrada e saída do autómato estão ligados aos terminais de ligação, o que é conveniente para os alunos ligarem durante o processo de formação. O sensor utilizado para a deteção e a válvula solenóide de controlo do atuador estão ligados aos terminais no painel da caixa suspensa da unidade de controlo e possuem uma luz indicadora para exibir o processo de operação. (3) Integra organicamente tecnologia mecânica (incluindo tecnologia pneumática), tecnologia de sensores, controlo PLC e outras tecnologias, refletindo as características do processo de produção da manufatura moderna. A estrutura geral é aberta e o conteúdo do módulo é determinado de acordo com o princípio das funções produtivas e integração das funções de aprendizagem, para que os módulos necessários possam ser convenientemente selecionados durante o ensino ou competição.
II. Parâmetros de Desempenho
(1) Potência de entrada: sistema trifásico monofásico 220V±10% 50Hz
(2) Dimensões exteriores: aprox. 1200mm×600mm×430mm
(3) Capacidade da máquina: <1,5KVA
(4) Peso: <100kg
(5) Condições de trabalho: temperatura ambiente de -10°C a +40°C, humidade relativa <85% (25°C)
(6) Pressão do ar de trabalho: 0,3 a 0,6MPa
III. Composição do Produto
3.1 Unidade de entrada de alimentação
3.2 Mesa de formação
3.3 Configuração de energia
3.4 Caixa de controlo do atuador
A caixa de controlo do atuador é apresentada na figura abaixo e é constituída por:
1. Unidade de instruções de operação
2. Contador
3. Unidade do sensor de deteção da peça de trabalho
4. Unidade do interruptor magnético da posição do cilindro
5. Unidade de controlo do contador do motor da válvula solenóide
6. Velocidade do motor Unidade de controlo
7. Unidade de controlo de entrada de energia.
3.5 Caixa de controlo PLC
A caixa de controlo PLC é apresentada na figura abaixo e é constituída por:
1. Unidade de controlo de potência
2. Unidade PLC
3. Unidade de entrada PLC
4. Unidade de saída PLC
5.º Terminais de transição, etc.
IV. Lista de Experiências
1. Experiência 1: Utilização do software "CX-Programmer"
2. Experiência 2: Funcionamento do Sistema de Correia Transportadora
