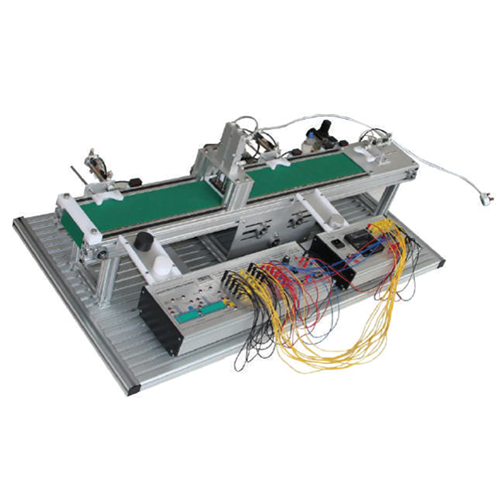

Bancada de Treinamento em Automação Industrial ZM3105 com Sistema PLC, Bancada de Treinamento Escolar, Bancada de Laboratório Educacional, Bancada de Treinamento em Mecatrônica
Características:
Práticas práticas de automatização de fábricas: transferência, fabrico, testes, classificação e armazenagem
Dispositivo de fixação com um só toque montado em cada componente, permitindo uma fácil montagem e desmontagem
Práticas
Capaz de controlar a velocidade da passadeira
Módulo de relé e módulo de contador de tempo
Conteúdo experimental:
Práticas de fiação no painel de controlo
Práticas de instalação do sistema utilizando módulos e componentes
Práticas de controlo de velocidade na passadeira
Práticas de programação de autómatos
Processo de alimentação:
Sensor de fibra ótica: Deteta a presença ou ausência de peças de trabalho no tubo de alimentação
Interruptor de proximidade: Detecção de avanço/retrocesso (montado no cilindro)
Peça de trabalho: Plástico e alumínio
Processo de perfuração:
Composição: Cilindro de perfuração, motor de perfuração e interruptor de proximidade
Interruptor de proximidade: Detecção de avanço/retrocesso (montado no Cilindro)
Motor de perfuração: DC 24V
Processo de transferência:
Composição: Cilindro de transferência, sensor de proximidade, bloco de alimentação, correia transportadora e motor de acionamento da correia transportadora
Sensor de proximidade: Detecção de avanço/retrocesso (montado no cilindro)
Motor de acionamento da correia transportadora: DC 24V
Processo de inspeção:
Sensor de proximidade indutivo (18)
Distância detetável: 8 mm (deteção de material metálico)
Sensor de proximidade capacitivo (180)
Distância detetável: 8 mm (deteção de material metálico e não metálico)
Sensor ótico (180)
Distância detetável: 100 mm (deteção de cor)
Processo de extração e armazenamento:
compracdproximisextracblckacbafad
Sensor de proximidade: Detecção de avanço/retrocesso (montado no cilindro)
Especificações técnicas:
Mesa de trabalho (com suporte para painel de controlo)
Material: Perfil de alumínio (150-160) mm de largura
Intervalo entre ranhuras: 25 mm
Dimensões
Mesa de trabalho: 625 (L) x 1100 (P) x 28 (A) mm (Aprox.)
Estrutura vertical: 1350 (L) x 1120 (P) x 760 (A) mm (Aprox.)
Unidade de alimentação de materiais
Magazine circular: 400
Peças de trabalho fictícias: 8 unidades
Cilindro de dupla ação: 015-100 mm
Interruptor reed: 2 unidades
Sensor ótico: 1 unidade
Unidade de fabrico
Cilindro de dupla ação: 015-100 mm
Cilindro de haste dupla (tipo anti-rotação)
Berbequim elétrico para fabricação
Unidade de transferência e carregamento
Cilindro de dupla ação: 015-100 mm
Sistema de transporte: 60 (L) x 550 (P) x 127 (A) mm (Aprox.)
Motorredutor: CC 24V, velocidade de 1 a 15 m/min
Encoder. Geração de impulsos
Caixa de transporte de material: 100 (P) x 110 (L) x 70 (A) mm (Aprox.)
Unidade de teste e classificação
Sensor de deteção de material
Sensor capacitivo (padrão)
Sensor indutivo (opcional)
Sensor ótico (opcional)
Cilindro de dupla ação: 16-100 mm
Unidade de carregamento de material: 120 (L) x 90 (P) x 70 (A) mm (Aprox.)
Painel de operação
LEDs indicadores de estado (Sensor e Atuador)
LED indicador do cilindro: 8 unidades
LED indicador do motor: 2 unidades
LED indicador do sensor: 3 unidades
Interruptor de operação: 4 unidades (ligar, parar, reiniciar, emergência)
Conector PLC de 25 pinos: 1 unidade
Terminal de alimentação: + (5 unidades), - (5 unidades)
Dimensões: 310 (L) x 340 (P) x 110 (A) mm (Aprox.)
Unidade de controlo da velocidade do motor
Medidor de velocidade de deslocação (m/min)
Conector do motor. Terminal de 4 mm
Terminal do encoder
Módulo contador
Gama de ajuste: 1~9999
Contador predefinido
Incremental
Função de reinicialização (MANUAL/AUTOMÁTICO)
Unidade de controlo PLC
Controlador lógico programável: GM6 (16 entradas e 16 saídas)
Fonte de alimentação DC 24 V 5 A
Conectores de alimentação: + (4 unidades) e - (4 unidades)
Conectores de E/S de 4 mm: 18 unidades
Dimensões: 300 (L) x 350 (P) x 110 (A) mm
