ZE3447 Simulador Lógico - Bancada de Ensino - Equipamento para Formação em Tecnologia Educativa e Elétrica
1. Introdução ao Produto
1.1 Descrição do Produto

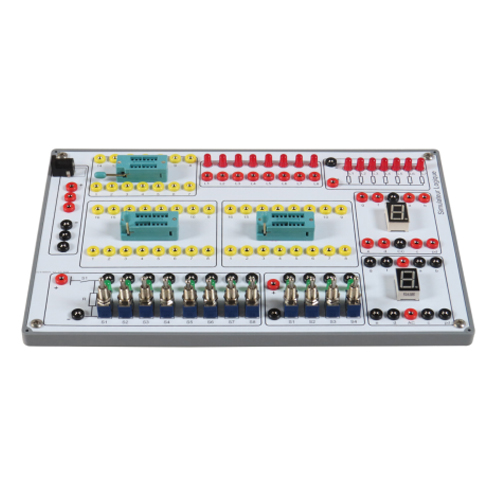

Este dispositivo é um aparelho de simulação concebido especificamente para o ensino e experimentação com circuitos lógicos digitais. Integra componentes como tomadas para circuitos integrados, interruptores, indicadores LED, tubos digitais e interfaces de alimentação. Pode ser utilizado para construir e verificar circuitos lógicos combinacionais (como circuitos de portas lógicas, codificadores e descodificadores) e circuitos lógicos sequenciais (como flip-flops, contadores e registos), ajudando os alunos a compreender intuitivamente os princípios de funcionamento dos circuitos digitais. É adequado para o ensino e experimentação em eletrónica, automação e outras áreas afins.
1.2 Características do Produto
Componentes Modulares: Equipados com múltiplos conjuntos de tomadas para circuitos integrados (compatíveis com chips lógicos com diferentes números de pinos), interruptores, botões, indicadores LED, tubos digitais, etc., os módulos funcionais estão claramente divididos para satisfazer diversas necessidades experimentais de circuitos digitais.
Funcionamento Intuitivo: Os sinais lógicos são inseridos através de interruptores físicos, e os LEDs e tubos digitais exibem a saída do circuito em tempo real. Os fenómenos experimentais são claramente distinguíveis, facilitando a compreensão das relações lógicas.
Adaptação para o ensino: Concebido especificamente para o ensino de circuitos lógicos digitais, possui uma estrutura compacta e de operação simples, auxiliando eficazmente os alunos no domínio de pontos de conhecimento essenciais, como portas lógicas, flip-flops e circuitos sequenciais. Segurança e fiabilidade: A interface de alimentação e os terminais de sinal estão claramente marcados, e o layout do circuito é racional, reduzindo o risco de funcionamento incorreto e garantindo a segurança da experiência.
2. Especificações Técnicas
2.1 Parâmetros Técnicos Básicos
Alimentação: Monofásica AC 220V/50Hz
Temperatura ambiente: -10℃ a +40℃
Humidade ambiente: <85% (25℃)
2.2 Parâmetros Externos do Equipamento
Dimensões: 260mm x 170mm x 40mm
Peso: 3kg
3. Nomes e Funções dos Componentes do Produto
3.1 Corpo Principal do Equipamento
Número Nome Quantidade
1 Unidade de Fonte de Alimentação 1
2 Tomada para Chip IC 3
3 Unidade de Díodo 2
4 Visor de Sete Dígitos com Cátodo Comum 1
5 Visor de Sete Dígitos com Ânodo Comum 1
6 Módulo de interruptor 2
3.2 Equipamentos e Acessórios
Número Nome Quantidade
1 Cabo de ligação elétrica de segurança azul de 2mm 5
2 Cabo de ligação elétrica de segurança vermelho de 2mm 5
3 Cabo de ligação elétrica de segurança verde de 2mm 5
4 Cabo de ligação elétrica de segurança amarelo de 2mm 5
5 Preto Cabo de ligação de segurança elétrica de 2 mm 5
6 Adaptador de cabo de alimentação 1
4. Lista de experiências de ensino do produto
(1) Experiência de teste de equipamento
