1. Introdução ao Produto
1.1 Descrição do Produto

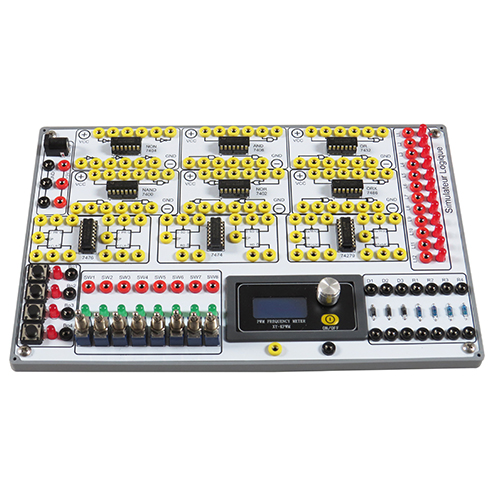

Este produto é uma plataforma de ensino de lógica digital e circuitos sequenciais altamente integrada, abrangendo módulos essenciais como lógica de portas, flip-flops, latches e geradores PWM. Todos os chips são ligados através de circuitos internos de precisão e encaminhados para terminais de segurança padrão de 2 mm, permitindo ligações experimentais completas sem soldadura. Fornece uma solução completa para o ensino e experimentação com princípios de circuitos digitais.
1.2 Características do Produto
Integração de Módulos, Funcionalidade Abrangente:** A integração numa única placa abrange desde circuitos de portas básicos (AND, OR, NOT, etc.) a circuitos sequenciais essenciais (flip-flops JK/D, latches) e até aplicações PWM, proporcionando uma cobertura de conhecimento abrangente e conteúdos experimentais ricos.
Interface Unificada, Plug and Play:** Todos os sinais de E/S são encaminhados para as portas de segurança de 2 mm no painel frontal. Todas as ligações e medições de sinal podem ser feitas utilizando cabos padrão, garantindo um funcionamento simples e ligações fiáveis.
Design Otimizado, Desempenho Estável:** A base do chip é soldada diretamente ao circuito interno, eliminando o risco de mau contacto na placa de ensaio. Um layout racional e um design de desacoplamento garantem a estabilidade e a capacidade anti-interferência de cada módulo de circuito.
A aprendizagem e a prática combinam-se para inspirar a exploração: os interruptores, botões e gerador PWM integrados podem fornecer sinais de excitação diretamente para cada módulo, incentivando os alunos a conceber e verificar de forma independente várias funções de lógica combinacional e lógica sequencial, ligando eficazmente a teoria e a aplicação.
2. Especificações Técnicas
2.1 Parâmetros Técnicos Básicos
Alimentação: Monofásica trifásica, 220V, 50Hz
Ambiente de funcionamento: Temperatura de funcionamento: 0°C a +40°C
Temperatura de armazenamento: -20°C a +70°C
Humidade relativa: < 80%.
2.2 Parâmetros Externos do Equipamento
Dimensões: 260 mm * 170 mm * 40 mm
Peso: < 3 kg
3. Introdução ao Produto
3.1 Produto Principal
Número Nome Quantidade
1 Área de Alimentação 2
2 Área de Função 9
3 Área de Carga 6
3.2 Acessórios do Produto
Número Nome Quantidade
1 Cabo de ligação de segurança elétrica de 2 mm 5
2 Cabo de ligação de segurança elétrica de 2 mm 5
3 Cabo de ligação de segurança elétrica de 2 mm 5
4 Cabo de ligação de segurança elétrica de 2 mm 5
5 Cabo de ligação de segurança elétrica de 2 mm 5
6 Adaptador de cabo de alimentação 1
4. Lista de Experiências Didáticas do Produto
(1) Experiência Básica com Portas Lógicas
(2) Experiência Avançada com Portas Lógicas
(3) Experiência com Flip-Flops (Tipo JK)
(4) Experiência com Flip-Flops (Tipo D)
(5) Experiência com Latch
