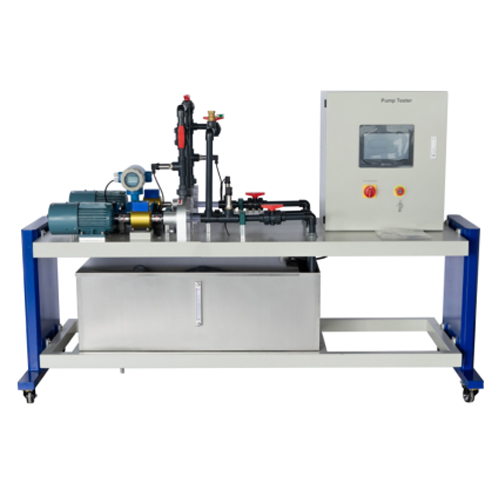

ZF0324 Testador de Bombas, Equipamento Educativo Escolar, Treinador Vocacional, Bancada de Trabalho, Laboratório, Equipamento de Mecânica dos Fluidos
1. Introdução ao equipamento
1.1 Visão geral
Na prática, uma estação de abastecimento de água requer, geralmente, várias bombas centrífugas a funcionar em conjunto. O sistema de tratamento de água fornece o caudal e a pressão necessários. Existem duas formas de ligação e de funcionamento entre elas: em paralelo e em série. O testador de bombas ZF0324 oferece os dois métodos de ligação necessários para a experiência. O dispositivo fornece dois conjuntos de bombas de água acionadas pelo mesmo motor de frequência variável. As duas bombas de água fornecem o mesmo caudal e a mesma altura manométrica. O dispositivo fornece vários conjuntos de sensores de pressão e determina a altura manométrica na tubagem de água combinada medindo a pressão total. O dispositivo também fornece um tubo Venturi adicional, e o utilizador pode obter a pressão diferencial utilizando um manómetro diferencial de microescala (não incluído).
1.2 Características
(1) Adotando um design seguro, o dispositivo possui um excelente e fiável desempenho de ligação à terra.
(2) É adotada uma solução elétrica integrada, que pode exibir claramente vários dados de sensores obtidos através de um display inteligente, facilitando o processamento de dados pelos utilizadores.
(3) Utilizando materiais mais resistentes à corrosão e mais robustos, o equipamento apresenta maior segurança e uma vida útil mais longa.
2. Parâmetros técnicos
Potência de entrada: monofásico monofásico 220V 50Hz
Dimensões: 2300*900*1600mm
Peso: 368kg
Condições de funcionamento: temperatura ambiente -10℃～+40℃; Humidade relativa <85% (25℃)
3. Lista de componentes e descrição detalhada
3.1 Parte principal
Nº Nome
1 Caixa de controlo elétrico
2 Entrada de água
3 Módulo de medição de binário, velocidade e potência
4 Medidor de caudal eletromagnético
5 Motor de frequência variável nº 1
6 Bomba de água de frequência variável nº 2
7 Sensor de pressão
8 Tubo Venturi
9 Bomba centrífuga transparente
10 Reservatório de água
3.2 Parte da caixa de alimentação
Nº Nome
1 Ecrã sensível ao toque
2 Botão de paragem de emergência
3 Interruptor de carga
4 Contator CA
5 Relé
6 Fonte de alimentação comutada
7 Módulo de saída analógica
8 Disjuntor
9 Placa de controlo industrial
10 Router
11 Instrumento de exposição de recolha
12 Conversor de frequência
3.3 Lista de configuração do equipamento
Nº Nome Qtd.
Componente 1 Motor variador 2
Componente 2 Bomba de água transparente 2
Componente 3 Módulo de medição de binário, velocidade e potência 2
Componente 4 Medidor de caudal eletromagnético 1
Componente 5 Sensor de pressão 4
Componente 6 Tubo Venturi 1
Componente 7 Fonte de alimentação comutada 1
Componente 8: Fonte de alimentação comutada 1
Componente 9: Placa de controlo industrial 1
Componente 10: Router 1
Componente 11: Instrumento de visualização de recolha 2
Componente 12: Conversor de frequência 2
3.4 Acessórios
Nº Nome Qtd.
1 CD de software 1
2 Cabo Ethernet 1
4. Lista de experiências
Experiência 1: Demonstração do princípio e utilização do testador de bombas
Experiência 2: Demonstração do funcionamento em série do testador de bombas
Experiência 3: Demonstração do funcionamento em paralelo do testador de bombas
Experiência 4: Demonstração da operação em rede da aplicação para PC do testador de bombas
Experiência 5: Demonstração da operação em rede da aplicação móvel do testador de bombas
