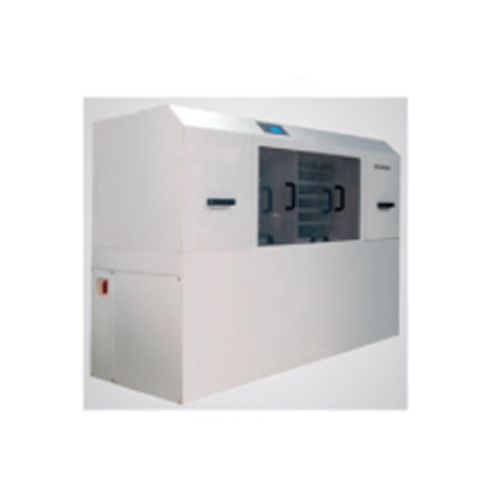

Equipamento de Máquina de Gravação de Placas de Circuito Impresso ZP6127 para Treinamento em Tecnologia Educacional em Escolas - Bancada para Produção de PCBs
Função: Adequado para a gravação de placas de circuito impresso de alta qualidade, de uma, duas e múltiplas camadas, FPC, placas de identificação e peças ocas industriais. O equipamento adota um método exclusivo de transmissão vertical, disposição científica dos bicos e método de pulverização dos bicos em forma de leque para resolver eficazmente a uniformidade da gravação; estrutura de duas fases: Possui uma função de gravação e uma função de lavagem com água, e a água residual pode ser reciclada após o tratamento.
Parâmetros técnicos:
* Largura mínima da linha de corrosão: 0,075 mm (3 mil)
* Largura mínima do isolamento: 0,075 mm (3 mil)
* Área máxima de processamento: 300 mm × 400 mm
* Capacidade de produção: 30 peças/h
* Velocidade máxima de deslocação: 28 mm/s
* Modo de transmissão: corrente de circulação vertical, velocidade de transmissão ajustável
* Estrutura de transmissão por pulverização protegida por direitos de propriedade intelectual independentes
* Potência de aquecimento: 1000 W, com função de controlo de temperatura
* Número de bicos: 4 grupos à frente e atrás
* Disposição dos bicos: 5/6 bicos em disposição escalonada
* Pressão de pulverização: 2 kg/cm² à frente e atrás
* Com função de alarme automático no final do processamento
* Intervalo de temperatura: 20-60 °C
* Alimentação: 220 VCA/50 Hz
* Potência: 2 kW
* Peso: 140 kg
* Dimensões (comprimento/largura/altura): 1440 mm × 650 mm × 1280 mm
