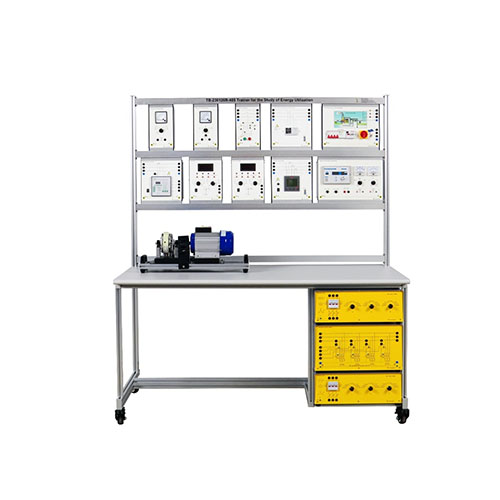

TB-230126R-405 Instrutor para o Estudo da Utilização de Energia Banco de Treinamento Escolar Equipamento de Laboratório Escolar Instrutor Educacional de Energia Renovável Sistema de Ensino de Energia Solar
1. Apresentação do Produto
1.1 Descrição do Produto
O Laboratório de Redes Inteligentes é uma plataforma abrangente de ensino e experiências, concebida para professores e estudantes universitários, abrangendo os principais componentes de geração, transmissão, distribuição, proteção e controlo de energia em redes inteligentes. Através de um design modular, apoia a investigação experimental multidisciplinar, incluindo motores síncronos, geração de energia fotovoltaica, compensação reativa, análise de qualidade de energia, etc., para ajudar os alunos a compreender profundamente a arquitetura e os princípios de funcionamento das redes inteligentes.
Este laboratório é composto por módulos independentes, que podem simular cenários de geração, transmissão, compensação e proteção de redes elétricas reais. Fornece uma solução de ensino completa para redes inteligentes.
1.2 Características do Produto
1. Design modular: Cada módulo funcional é destacável de forma independente e permite experiências de combinação livre.
2. Acesso multienergia: suporta experiências paralelas multienergia, como hidroelétricas, fotovoltaicas e geradores síncronos.
3. Proteção de segurança: equipado com disjuntores de fuga e proteção contra sobretensão/sobrecorrente para garantir a segurança experimental.
2. Especificações técnicas
2.1 Parâmetros técnicos básicos
Fonte de alimentação trifásica de cinco fios CA 380V
2.2 Parâmetros de aparência do equipamento
Dimensões 1600 mm x 750 mm x 1870 mm
Peso ≤ 300 kg
3. Apresentação do produto
3.1 Secção do módulo do produto
Nº Nome Quantidade
1 Medidor de procura máxima 1
2 Disjuntor de potência 1
3 Controlador de potência reativa 1
4 Unidade de alimentação trifásica 1
5 Contador 1
6 Medidor do fator de potência 1
7 Amperímetro mecânico 1
8 Voltímetro mecânico 1
9 Contador trifásico 1
3.2 Peça do motor do produto
Nº Nome Quantidade
1 Motor assíncrono trifásico 1
3.3 Chassis do produto
Nº Nome Quantidade
1 Caixa de carga resistiva 1
2 Caixa de carga indutiva 1
3 Bateria de condensador comutável 1
3.4 Acessórios do produto
Nº Nome Quantidade
1 Cabo de ligação de segurança elétrica de 4 mm (1 m - azul) 5
2 Cabo de ligação de segurança elétrica de 4 mm (1 m - duas cores) 2
3 Cabo de ligação de segurança elétrica de 4 mm (1 m - vermelho) 5
4 Cabo de ligação de segurança elétrica de 4 mm (1 m - amarelo) 5
5 Cabo de ligação de segurança elétrica de 4 mm (1 m - verde) 5
6 Cabo de ligação de segurança elétrica de 4 mm (1 m - preto) 10
7 Cabo de ligação de segurança elétrica de 4 mm (0,25 m - azul) 5
8 Cabo de ligação de segurança elétrica de 4 mm (0,25 m - duas cores) 8
9 Cabo de ligação de segurança elétrica de 4 mm (0,25 m - verde) 5
10 Cabo de ligação de segurança elétrica de 4 mm (0,25 m - vermelho) 5
11 Cabo de ligação de segurança elétrica de 4 mm (0,25 m - amarelo) 5
12 Ficha industrial à prova de água (fêmea) 1
13 Cabo de alimentação europeu 6
14 Cabo de alimentação do equipamento 1
15 Régua de tomadas 1
16 Chave sextavada 1
17 Sensor 1
18 Linha de comunicação 1
19 Peso 2
20 Núcleo do fusível (3A) 5
21 Tubo fusível (50mA e 5A) 5
22 Ponte em U (K4-preto) 5
23 Cronómetro 1
4. Lista de experiências de ensino do produto
(1) Teste de compensação livre (manual)
(2) Compensação reativa (automática)
(3) Experimento de consumo de potência reactiva
(4) Experiência de consumo de potência ativa
(5) Experiência com contador e medidor de fator de potência (monofásico)
(6) Experiência com contador e medidor de fator de potência (bifásico)
(7) Experiência de característica de carga de motor trifásico de gaiola de esquilo
