WL 110.01 Trocador de calor tubular, bancada de laboratório escolar educacional, equipamento de educação profissional, equipamento de treinamento térmico
1. Introdução ao Produto
1.1 Descrição do Produto
A convecção térmica refere-se ao fenómeno da transferência de energia térmica de um ponto do espaço para outro através de partículas quentes de um meio fluido. Se o fluido com massa por unidade de área flui da temperatura T1 para T2 por unidade de tempo durante o processo de convecção térmica, o calor transferido por esta convecção térmica deve ser Q = M·Cp·(T2-T1), unidade W/m2. O processo de transferência de calor no interior de uma substância (sistema) é designado por transferência de calor. A transferência de calor é obtida através de três métodos: condução de calor, convecção de calor e radiação de calor. No processo real de transferência de calor, estes três métodos são frequentemente realizados em conjunto.

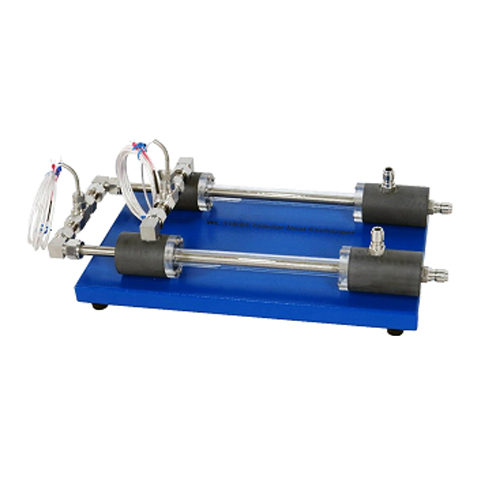

O permutador de calor tubular MR-WL110.01 é um dispositivo para permuta de calor. O permutador de calor contém um tubo de aço inoxidável para o transporte de água quente, sendo que a parte exterior do tubo de aço inoxidável e a parte interior da caixa são utilizadas para o transporte de água fria. Durante a experiência, a troca de calor de metade da tubagem pode ser medida, assim como a troca de calor de toda a tubagem. O calor será transferido para a água fria por convecção para obter a eficiência da troca de calor.
1.2 Características do Produto
1. O produto possui um excelente design, bonito e generoso.
2. O produto tem funções modulares e pode ser utilizado com outros módulos experimentais.
3. O produto utiliza materiais mais duráveis, o que pode prolongar significativamente a vida útil do equipamento.
2. Especificações Técnicas
2.1 Parâmetros Técnicos
Área do permutador de calor: aproximadamente 0,26㎡.
Condições do ambiente de trabalho: temperatura ambiente de 10°C a 30°C; humidade relativa <75% (25°C).
2.2 Dimensões e Peso
Dimensões: 480*230*120mm
Peso: 7kg
3. Componentes do Produto
3.1 Parte Principal do Produto
Nº Nome
1 Sensor de temperatura de circulação de água quente
2 Sensor de temperatura de circulação de água fria
3 Área de troca de calor
4 Entrada/saída de circulação de água fria
5 Saída/entrada de circulação de água fria
6 Entrada/saída de circulação de água quente
7 Saída/entrada de circulação de água quente
4. Lista de Configuração do Produto
Nº Nome Qtd
1 Permutador de Calor Tubular MR-WL 110.01 1
2 Sensor de Temperatura 2
5. Lista de experiências de ensino do produto
(1) Tutorial de Ligação de Tubos do Permutador de Calor Tubular WL 110.01
