TB230126S27 Módulo de Treinamento de Identificação e Distribuição de Peças Equipamentos de Ensino Escolar Equipamentos Didáticos Equipamentos de Treinamento Mecatrônico
1. Apresentação do Produto
1.1 Descrição do Produto
O Módulo de Identificação e Distribuição de Peças TB230126S27 é um dispositivo de automatização concebido para a prática de ensino, adequado para alunos e professores aprenderem e experimentarem com o controlo PLC, aplicação de sensores, tecnologia pneumática e princípios de estrutura mecânica. Ao simular cenários de automação industrial, auxilia os utilizadores a dominar as operações básicas e a lógica de programação dos sistemas de identificação, distribuição e controlo de materiais.
Este equipamento é constituído por um alimentador, um atuador pneumático, um sistema de deteção de sensores e uma interface de controlo elétrico, e realiza o funcionamento automático através de um PLC externo e de uma fonte de ar. A função principal é: detetar o estado do bloco de material através do sensor, controlar o cilindro para empurrar o bloco de material para a posição especificada e realizar a alimentação e distribuição cíclica do material. O equipamento adota um design modular e pode ser utilizado de forma independente ou em conjunto com outros módulos de ensino, sendo adequado para uma variedade de cenários experimentais.
1.2 Características do Produto
1. Fácil de usar
O design transparente do alimentador exibe intuitivamente o processo de movimentação do material. Estrutura modular, fácil de desmontar e montar, com desenvolvimento secundário.
2. Combinação de sistemas pneumáticos e elétricos
Os minicilindros e as válvulas solenoides são utilizados para demonstrar o princípio de controlo pneumático.
Fornece interface de terminal de segurança padrão de 2 mm, compatível com os controladores PLC convencionais.
3. Seguro e fiável
Fonte de alimentação de baixa tensão (24 VCC), em conformidade com as normas de segurança para o ensino.
O substrato de liga de alumínio é estável e durável, adequado para necessidades experimentais de alta frequência.
2. Especificações Técnicas
Parâmetros técnicos básicos
Tensão de alimentação: 24 VDC
Pressão da fonte de ar: 0,4 MPa ~ 0,6 MPa (necessária bomba de ar exterior)
Parâmetros de aparência do equipamento
Dimensões: 460 mm x 240 mm x 430 mm
Peso: ≤ 5 kg
3. Nomes dos Componentes do Produto e Introdução à Função
3.1 Corpo principal do produto

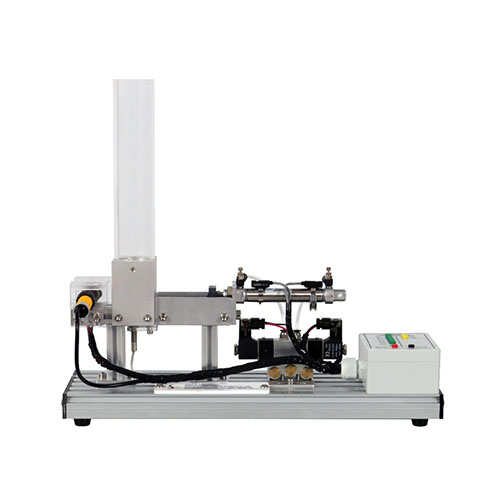

Nº Nome Qtd.
1 Sensor 2
2 Silo 1
3 Cilindro (com 2 interruptores magnéticos) 1
4 Válvula solenóide 1
5 Caixa de derivação 1
3.2 Acessórios do produto
Nº Nome Qtd.
1 Cabo de sinal de 25 núcleos 1
2 Bloco 9
3 Tubo de ar (3 m) 1
4 Pen USB 1
5 Cabo elétrico de segurança de 2 mm (verde, 100 cm) 6
6 Cabo elétrico de segurança de 2 mm (preto, 100 cm) 1
7 Cabo elétrico de segurança de 2 mm (vermelho, 100 cm) 1
8 Cabo elétrico de segurança de 2 mm (amarelo, 100 cm) 2
4. Lista de Experiências Didáticas do Produto
(1) Funcionamento básico e utilização do equipamento
