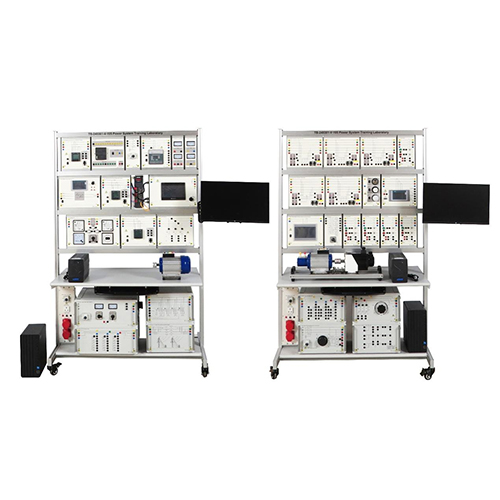

TB-240301-V-105 Bancada de Formação para Laboratório Escolar de Sistemas de Energia - Equipamento Educativo para Formação em Elétrica
1. Introdução ao Produto
1.1 Descrição do Produto
O Laboratório de Formação de Sistemas de Energia é uma ferramenta de ensino para a simulação do funcionamento dos sistemas de energia, análise de falhas, controlo de proteção e prática operacional. De seguida, são apresentados os equipamentos experimentais comuns, as suas funções e cenários de aplicação:
(1) Equipamentos básicos de simulação de sistemas de energia: simulam todo o processo de geração, transmissão, distribuição e consumo de energia para auxiliar os alunos na compreensão da estrutura básica e do princípio de funcionamento do sistema de energia. Os equipamentos típicos incluem:
Modelo de gerador: simula geradores síncronos, geradores assíncronos, etc., e suporta experiências de ligação à rede.
Modelo de transformador: transformador monofásico/trifásico, utilizado para experiências de conversão e isolamento de tensão.
Simulador de linha de transmissão: parâmetros de linha ajustáveis (resistência, indutância, capacitância), simulando linhas de transmissão de diferentes comprimentos.
Sistema de barramento: estrutura de barramento duplo ou multibarramento, suportando a comutação de barramento e a simulação de falhas.
(2) Equipamento experimental de proteção e controlo:
Dispositivo de proteção de relé digital: proteção contra sobrecorrente, proteção diferencial, proteção de distância e outros módulos.
Simulador de avarias: simula curto-circuito e outras avarias. (3) Equipamento de medição e monitorização: monitorização em tempo real da tensão, corrente, potência e outros parâmetros do sistema de energia, com suporte para registo e análise de dados. Equipamento típico: Instrumento multifuncional de medição de parâmetros elétricos: medição de tensão, corrente, fator de potência, harmónicas, etc.
1.2 Características do produto
1. O produto possui um excelente desempenho de segurança elétrica, adota um excelente design de proteção e fiabilidade de ligação à terra.
2.º O design do produto é bonito e de estrutura simples.
3. O produto adota medidas anticorrosivas e materiais sólidos, que são fortes e duráveis, prolongando consideravelmente a vida útil do produto.
4. O produto suporta a digitalização e pode ler e ajustar parâmetros rapidamente através de software ou ecrã.
2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros da fonte de alimentação: trifásico de cinco fios AC380V
Condições do ambiente de trabalho: temperatura ambiente -10℃～+40℃, humidade relativa < 85% (25℃)
2.2 Dimensões e peso
Dimensões 1: 1320mm*820mm*2150mm
Peso 1: 192kg
Dimensões 2: 1070mm*980mm*680mm
Peso 2: 203kg
3. Nomes dos componentes do produto e introdução à função
3.1 Principais componentes do produto
Nº Nome Qtd
1 Sistema de medição trifásico com interface Ethernet 3
2 Módulo PLC 1
3 Interruptor de proteção do motor, 3 polos, 1,8-2,5A 1
4 Controlador de potência reativa 1
5 Módulo de medição de tensão e corrente CC 1
6 Módulo de medição de tensão e corrente CA 1
7 Controlador de tensão de excitação com Desexcitação CC 200 V / 2 A 1
8 Sistema de travagem do servomotor com cabo do encoder, cabo de alimentação e caixa de proteção 1
9 Unidade síncrona 1
10 Monitor de computador 2
11 Carga resistiva 3x 560 Ohm 1
12 UPS (fonte de alimentação ininterrupta) 2
13 Motor assíncrono trifásico 1
14 Distribuição de energia protegida para postos de trabalho 2
15 Computador anfitrião 2
16 Bateria de condensador comutável, 4 estados 1
17 Fonte de alimentação com disjuntor para motor trifásico, CA 1
18 Modelo de linha de transmissão 150 km/300 km 1
19 Carga indutiva trifásica, 1 kW 1
20 Barramento duplo trifásico, campo de potência/saída 4
21 Módulo de comutação de potência com controlo de 24 V 5
22 Unidade de barramento duplo trifásico, painel de acoplamento 1
23 Placa de luz 230 V 3
24 Temporizador Relé de sobrecorrente 1
25 Interruptor estrela-triângulo 1
26 Sistema de medidor educativo de tensão/corrente/potência RMS 1
27 Motor/gerador síncrono trifásico 1
28 Servomotores 1
29 Carga óhmica variável, trifásica, 1 kW 1
30 Carga capacitiva, trifásica, 1 kW 1
31 Fonte de alimentação com disjuntor para motor trifásico, CA 1
32 Transformador multifuncional, trifásico, 1 kW 1
3.2 Acessórios do produto
Nº Nome Qtd
1 Cabo de ligação de segurança de 4 mm, 1 m, ponta dupla, vermelho 10
2 Cabo de ligação de segurança de 4 mm, 1 m, ponta dupla, verde 10
3 Cabo de ligação de segurança de 4 mm, 1 m, ponta dupla, amarelo 10
4 Cabo de ligação de segurança de 4 mm, 1 m, ponta dupla, preto 10
5 Cabo de ligação de segurança de 4 mm, 1 m, ponta dupla, azul 10
6 Cabo de ligação de segurança de 4 mm, 1 m Cabo de ligação de segurança de 4 mm, bicolor, com duas extremidades (5 unidades)
7 Cabo de ligação de segurança de 4 mm, azul, 0,25 m, ponta a ponta (5 unidades)
8 Cabo de ligação de segurança de 4 mm, vermelho, 0,25 m, ponta a ponta (5 unidades)
9 Cabo de ligação de segurança de 4 mm, preto, 0,25 m, ponta a ponta (5 unidades)
10 Cabo de ligação de segurança de 4 mm, amarelo, 0,25 m, ponta a ponta (5 unidades)
11 Cabo de ligação de segurança de 4 mm, verde, 0,25 m, ponta a ponta (5 unidades)
12 Cabo de ligação de segurança de 4 mm, bicolor, 0,25 m, ponta a ponta (5 unidades)
13 Cabo de ligação de segurança de 4 mm, preto, com duas extremidades, 2 m (1 unidade)
14 Cabo de ligação de segurança de 4 mm, vermelho, com duas extremidades, 2 m (1 unidade)
15 Cabo de ligação de segurança de 4 mm, vermelho, com duas extremidades e ponta descarnada (1 unidade)
16 Cabo de ligação de segurança de 4 mm, preto, com duas extremidades e ponta descarnada (1 unidade)
17 Cabo de dados USB (1 unidade)
18 Tubo fusível 5*20 de 1 A (10 unidades)
19 Tubo fusível 5*20 de 3 A 10
20 Tubo fusível 2A 5*20 10
21 Tubo fusível 5A 5*20 10
22 Tubo fusível 6A 5*20 5
23 Conector preto em forma de U 10
24 Conector vermelho em forma de U 10
25 Multímetro 1
26 Multímetro com bateria de 9V 2
27 Testador de fase 1
28 Pen drive 1
29 Cabo de alimentação trifásico britânicoCabo quadrado 3*0,75 3
30 Cabo de rede de 2 m 2
31 Cabo de rede de 0,5 m 4
32 Switch de 5 portas 100M 2
33 Placa de rede USB com fios USB 2.0 10/100 2
34 Cabo de alimentação industrial à prova de água 2
35 Tomada de 6 posições com interruptor 2
36 Cabo para servomotor 1
37 Cabo conversor de interface UPS 1
4. Lista de experiências didáticas do produto (consulte o guia de experiências para obter detalhes)
(1) Demonstração funcional de um sistema de barramento duplo com carga (sem interrupção da comutação de ramos)
(2) Demonstração funcional dos primeiros e segundos indicadores de potência
(3) Potência ativa e reativa de carga indutiva em ligação estrela-triângulo
(4) Potência ativa e reativa de carga capacitiva em ligação estrela-triângulo
(5) Potência ativa e reativa de carga resistiva em ligação estrela-triângulo
(6) Vários modos de operação de comutação
(7) Proteção contra sobrecorrente temporizada
(8) Elevação de tensão em circuito aberto (9) Acoplamento de barramento
(10) Circuito básico de um sistema de duplo barramento
(11) Desfasamento na linha
(12) Relação entre a queda de tensão e o fator de potência
(13) Relação entre a queda de tensão e o comprimento da linha
(14) Perdas na linha de condensadores e indutores num modelo de linha de teste
(15) Demonstração da função de compensação da potência reactiva
(16) Função de ligação à rede e experiência de medição da sequência de fases
(17) Experiência de transformador em vazio e em curto-circuito
(18) Teste de tensão de saída do transformador
(19) Demonstração da função de arranque estrela-triângulo
(20) Ensino da função do sistema de medidores de tensão/corrente/potência RMS
