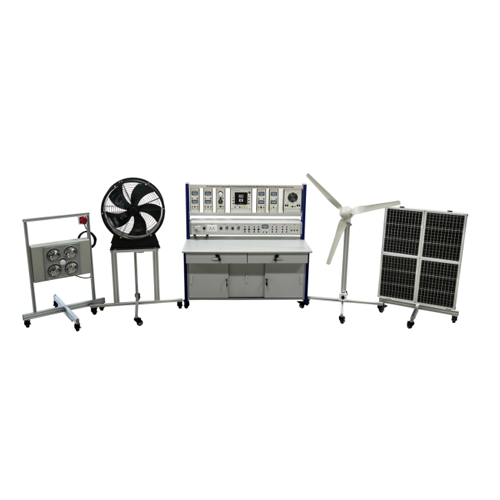

Kit de Treinamento TB-230320-V-001 para Geração de Eletricidade com Energia Fotovoltaica e Eólica - Bancada Didática para Treinamento em Energias Renováveis - Equipamento para Treinamento em Energias Renováveis
1. Introdução ao equipamento
1.1 Visão geral
Este dispositivo e sistema de treino simula e demonstra o processo de geração de energia eólica e solar, permitindo aos alunos desenvolver uma compreensão intuitiva inicial dos sistemas híbridos de geração de energia eólica e solar. As turbinas eólicas são acionadas por ventiladores e os painéis solares são alimentados por lâmpadas de alta intensidade. Através de experiências relevantes, os alunos podem desenvolver conhecimentos e competências correspondentes.
1.2 Características
“O Simulador de Energia Renovável foi concebido para facilitar a compreensão da geração de eletricidade a partir de energia fotovoltaica, eólica e solar.”
1. Sistema de geração de energia eólica: ventilador/gerador/bateria.
2.º Sistema de geração de energia fotovoltaica: fonte de luz/painel fotovoltaico/bateria.
3. O sistema de controlo inclui: controlador híbrido eólico e solar.
4. Unidade de carga.
5. Turbina eólica: acionada por um ventilador para simular o vento, estrutura metálica, ajustável horizontalmente. Dimensões aproximadas: 1500 x 1000 x 1500 mm.
6. Painéis solares: "Estrutura metálica/com 4 painéis solares de 30 W/permite ligação em série ou paralelo." Potência nominal máxima de funcionamento: cerca de 30 Wp / corrente de curto-circuito: cerca de 1,9 A / corrente de pico: cerca de 1,7 A / tensão de circuito aberto: 18,5 V.
7. Painéis fotovoltaicos e simulador de luz solar (4 lâmpadas): Orientação vertical/tamanho ajustável, máx.: 1500 x 1000 x 1500 mm.
8. Bancada de trabalho: estrutura de coluna e suporte metálico/alta densidade/painel tratado para suportar altas temperaturas/rodas na parte inferior/possui 3 portas e 2 gavetas/dimensões aproximadas: 1400 x 700 x 1500 mm.
10.º Tipo de ventilador: "Vento ajustável automaticamente/potência nominal de trabalho de 200 a 500 watts/velocidade máxima de cerca de 40 metros/segundo". 11. Bateria: 4 unidades de 12V/8 AH/ podem ser ligadas em série ou em paralelo.
13. Inversor: "Entrada de 12V/24V, saída de 220V./Potência máxima de saída de 600W (potência de pico de 1000W)."
2. Parâmetros técnicos
1. Alimentação de entrada: AC220V±5%.
2.º Dispositivo de geração de energia eólica: A unidade do ventilador adota uma estrutura de perfil de alumínio e o soprador pode ser rodado e ajustado a 360 graus na direção horizontal.
3.º Dispositivo de geração de energia solar: Estrutura totalmente em liga de alumínio, o ângulo do painel fotovoltaico é ajustável e a fonte de luz simulada pode ser ajustada a 120 graus na direção vertical.
4. Dimensões da plataforma de treino: estrutura de perfil em alumínio, formato de caixa suspensa em liga de alumínio, com rodas universais na parte inferior, dimensões totais de 1400 mm × 700 mm × 1500 mm (comprimento, largura e altura), aproximadamente 150 kg.
5.º Condições de trabalho: temperatura ±5% -10 a +40 °C; temperatura ≤80 °C.
6.º Ar ambiente: não contém gases corrosivos ou inflamáveis, nem grandes quantidades de poeiras condutoras.
3. Lista de componentes e descrição detalhada
3.1 Parte principal:
Sem nome
1 Turbina eólica
2 Painel solar
3 Mesa à prova de fogo
4 Ventilador
5 Lâmpada solar simulada
6 Porta de entrada de energia
3.2 Parte da caixa de energia:
Sem nome Qtd.
1 Disjuntor bipolar com proteção contra fuga de corrente 1
2 Indicador de energia 1
3 Tomada de seis pinos 2
4 Botão de velocidade da fonte de ar simulada 1
5 Botão analógico de intensidade da fonte de luz 1
6 Baterias DC 12V 4 grupos
7 Voltímetro DC 30V 1
8 Porta para painel solar fotovoltaico 4 grupos
9 Porta para aerogerador 3
3.3 Acessórios
Sem nome Qtd.
1 Cabo de ligação de segurança de 4 mm 1 metro bicolor 5
2 Cabo de ligação de segurança de 4 mm 1 metro azul 5
3 Cabo de ligação de segurança de 4 mm 1 bege 5
4 Cabo de ligação de segurança de 4 mm 1 metro vermelho 10
5 Cabo de ligação de segurança de 4 mm 1 metro preto 10
6 Multímetro digital 1
7 Carregador 1
8 Software (CD) 1
9 Linha de comunicação 1
10 Fusível 30A 4
11 Fusível 10A 4
12 Fusível 5A 4
13 Ferramentas de eletricista 1
14 Cabo de ligação 4
4. Lista de experiências
Experiência 1 Características de carregamento da bateria e proteção contra descarga
Experiência 2 Experiência de treino de ligação do sistema de ensino de produção de energia doméstica
Experiência 3 Experiência sobre os princípios básicos do inversor
Experiência 4 Experiência de teste de tensão de circuito aberto do painel fotovoltaico
Experiência 5 Experiência de sistema simulado de geração de energia eólica
Experiência 6 Experiências em série e paralelo de painéis fotovoltaicos
Experiência 7 Experiência de medição de potência máxima de painéis fotovoltaicos sob diferentes condições de iluminação
Experiência 8 Experiência de controlo de carregamento de energia eólica
Experiência 9 Experiência de acionamento de carga CA por fonte de alimentação de inversor
Experiência 10 Experiência de carga direta do sistema de geração de energia eólica
Experiência 11 Experiência sobre a influência das alterações da velocidade do vento no sistema de geração de energia eólica
Experiência 12 Experiência de princípio do sistema de proteção mecânica de limitação de velocidade Sistema de Geração de Energia Eólica
Experiência 13: Experiência de princípio do sistema de proteção de controlo eletrónico de limitação de velocidade do sistema de geração de energia eólica
Experiência 14: Experiência de proteção contra sobrecarga do ventilador
Experiência 15: Experiência de proteção contra sobrevelocidade do ventilador
Experiência 16: Experiência da curva de geração de energia eólica a diferentes velocidades
Experiência 17: Experiência de deteção da condição do vento
Experiência 18: Experiência de sistema de ventilador independente
