TB230126S31 Módulo de Treinamento de Braço Pneumático Equipamento de Tecnologia Educacional Equipamento Didático Equipamento de Treinamento Mecatrônico
1. Apresentação do Produto
1.1 Descrição do Produto
O Módulo de Braço Pneumático TB230126S31 é um dispositivo de treinamento projetado para o ensino de automação, adequado para alunos e professores aprenderem sobre controle pneumático, aplicação de sensores e princípios de transmissão mecânica. Ao simular cenas industriais de agarramento e manuseio, ele auxilia os usuários a dominar a abrangente tecnologia de aplicação de atuadores pneumáticos, acionamento por correia síncrona e programação de CLP.

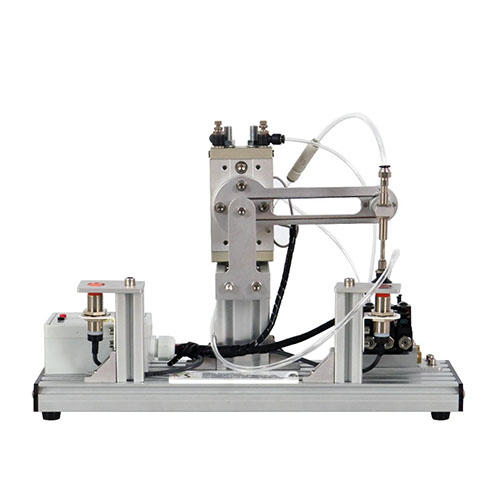

Este equipamento consiste em um cilindro rotativo, um mecanismo de ventosa, um sistema de acionamento por correia síncrona e uma unidade de detecção de sensor, e realiza as funções de agarramento e troca de posição do material por meio de um CLP externo e uma fonte de ar. As principais funções são: detectar a posição do material através do sensor, controlar a ventosa para agarrar o material e utilizar o cilindro rotativo e o sistema de acionamento por correia síncrona para realizar o manuseio preciso do material entre as estações esquerda e direita. O equipamento possui uma estrutura compacta e suporta experimentos de transferência de material bidirecional.
1.2 Características do Produto
1. Design de ensino intuitivo
A base transparente e a ação visual da ventosa mostram claramente o processo de agarramento e rotação do material.
Interface modular, fácil de conectar com CLP e outros equipamentos de ensino.
2. Combinação de sistemas pneumáticos e mecânicos
Utilizando cilindro rotativo e acionamento por correia síncrona para demonstrar o princípio de controle preciso do ângulo e transmissão de potência.
Equipado com ventosas a vácuo para simular cenários de apreensão industrial.
3. Controle flexível
Suporta manuseio bidirecional de materiais (esquerda → direita ou direita → esquerda) e é compatível com uma variedade de lógicas de programa de CLP.
Sensor de proximidade indutivo integrado para detectar o status do material em tempo real.
4. Seguro e confiável
A fonte de alimentação de baixa tensão CC de 24 V atende aos padrões de segurança para ensino.
A estrutura em liga de alumínio é estável e durável, sendo adequada para necessidades experimentais de alta frequência.
2. Especificações Técnicas
Parâmetros técnicos básicos
Tensão de alimentação CC 24V
Pressão da fonte de ar 0,4 MPa~0,6 MPa (bomba de ar externa necessária)
Parâmetros de aparência do equipamento
Dimensões 460 mm x 190 mm x 275 mm
Peso ≤5 kg
3. Nomes dos Componentes do Produto e Introdução à Função
3.1 Corpo principal do produto
Nº Nome Qtd.
1 Caixa de junção 1
2 Sensor capacitivo 2
3 Cilindro rotativo 1
4 Gerador de vácuo 1
5 Ventosa 1
6 Válvula solenoide 3
3.2 Acessórios do produto
Nº Nome Qtd.
1 Cabo de sinal de 25 núcleos 1
2 Bloco 3
3 Tubo de ar (3 m) 1
4 Cabo elétrico de segurança de 2 mm (verde, 100 cm) 5
5 Cabo elétrico de segurança de 2 mm (preto, 100 cm) 1
6 Cabo elétrico de segurança de 2 mm (vermelho, 100 cm) 1
7 Cabo elétrico de segurança de 2 mm (amarelo, 100 cm) 4
8 Disco USB 1
4. Lista de Experimentos Didáticos do Produto
(1) Operação básica e uso do equipamento
