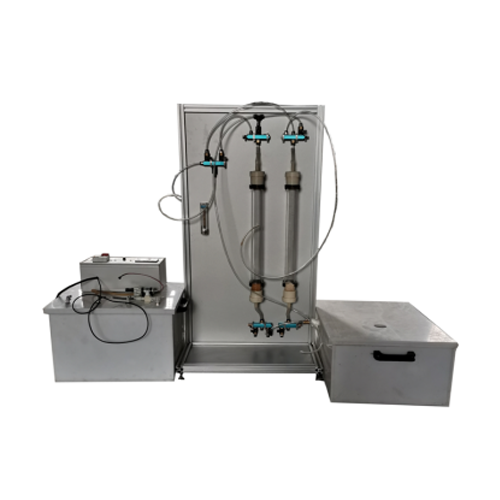

Equipamento de laboratório escolar de permuta iónica CE 300, bancada de trabalho para formação vocacional em mecânica dos fluidos.
1. Descrição
Os permutadores iónicos são utilizados no tratamento de água principalmente para dessalinização e amaciamento. O CE 300 permite a demonstração destes processos com o auxílio de permutadores catiónicos e aniónicos.
A água bruta é bombeada do tanque para o topo do permutador catiónico. No processo de amaciamento, a água regressa ao tanque de recolha. Para dessalinizar a água bruta, esta é então adicionalmente direcionada através do permutador aniónico. A partir daí, a água tratada passa para o tanque de recolha. No processo de regeneração, o ácido ou a soda cáustica são alimentados nos permutadores iónicos por baixo, utilizando a mesma bomba. O ácido e a soda cáustica utilizados são recolhidos no tanque de recolha.
O caudal da bomba é ajustável e pode ser lido por um caudalímetro antes de entrar no primeiro permutador iónico. Para avaliação contínua do processo, é instalado um sensor de condutividade a montante da entrada do tanque de recolha. Os valores medidos podem ser lidos por um medidor de condutividade. Podem ser recolhidas amostras em todos os pontos relevantes. A água da torneira pode ser utilizada como água bruta.
2. Especificações
Abrandamento e dessalinização com troca iónica
Permutadores de catiões e aniões utilizáveis separados e em combinação
Regeneração dos permutadores iónicos
Tanque com 4 compartimentos para água bruta, água de enxaguamento, ácido e soda cáustica
Bomba de membrana para transporte de água bruta, água de enxaguamento, ácido e soda cáustica
Tanque de recolha para água tratada, água de enxaguamento, ácido e soda cáustica
Medição contínua de condutividade e caudal
3. Dados técnicos
Trocador iónico
Material: polímero reticulado
Permutador de catiões: forma H+
Permutador de aniões: forma OH-
Bomba de diafragma
Caudal máximo: 300 mL/min
Altura manométrica máxima: 10 m
Tanque
4 compartimentos
Capacidade: aproximadamente 5 L cada
Material: PVC
Tanque de recolha
Capacidade: aproximadamente 20L
Material: PVC
Faixas de medição
Caudal: 27…270ml/min
Condutividade: 0…2000µS/cm
230V, 50Hz, monofásico
230V, 60Hz, monofásico
120V, 60Hz, monofásico
