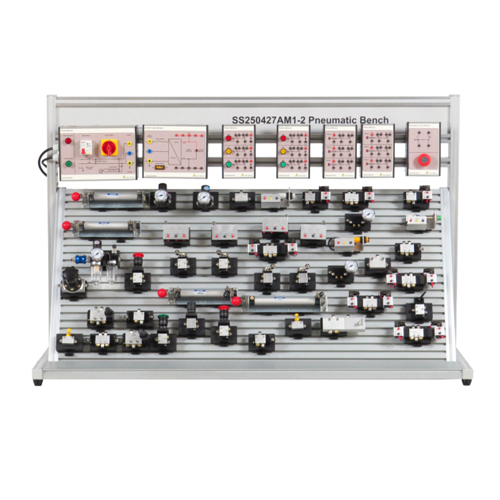

SS250427AM1-2 Bancada pneumática, equipamento educativo escolar, treinador vocacional, bancada de trabalho, treinadores electropneumáticos.
1. Introdução ao Produto
1.1 Descrição do Produto
A plataforma de formação em controlo eletrónico foi concebida para "formação pneumática" e cumpre os requisitos da transmissão pneumática moderna. Os alunos podem aprender conhecimentos básicos de controlo de circuitos pneumáticos e exercitar as suas competências práticas. O treinador pneumático combina conhecimentos de transmissão elétrica e mecânica.
Através desta plataforma de treino, os alunos podem dominar a estrutura dos componentes pneumáticos, a teoria de controlo de circuitos pneumáticos, o design de circuitos pneumáticos e a habilidade prática da plataforma de treino pneumático.
1.2 Características do Produto
(1) A plataforma experimental é composta principalmente por mesas de treino, componentes pneumáticos e módulos elétricos.
(2) Equipada com todos os componentes pneumáticos normalmente utilizados: Cada componente pneumático está equipado com uma base de montagem, que pode ser fácil e arbitrariamente colocada no painel de perfil de liga de alumínio.
2. Especificações Técnicas
2.1 Parâmetros Técnicos Básicos
Alimentação: monofásica trifásica CA 220V / 50Hz
2.2 Parâmetros de aparência do equipamento
Dimensões: 1300mm x 530mm x 1740mm
Peso: <100kg
3. Introdução ao Produto
3.1 Visão Geral do Produto
Nº Nome Qtd.
1 Módulo 1
2 Componente pneumático 1
3 Mesa 1
3.2 Secção de módulos do produto
Nº Nome Qtd.
1 Módulo de alimentação 1
2 Módulo de alimentação CC 1
3 Módulo de botões 2
4 Módulo de relés 2
5 Módulo de botão de paragem de emergência 1
3.3 Componente pneumático do produto
Nº Nome Qtd.
1 Cilindro de dupla ação 3
2 Cilindro de ação simples 1
3 Válvula direcional solenóide 5/3 (fuga central) 1
4 Válvula direcional solenóide 5/3 (vedação central) 1
5 Válvula direcional solenóide 5/3 (pressão central) 1
6 Válvula solenóide simples 3/2 1
7 Válvula solenóide simples 3/2 1
8 Válvula de botão tipo cogumelo 1
9 Válvula direcional com alavanca 5/2 2
10 Válvula pneumática simples de 2/3 vias 1
11 Válvula pneumática simples de 2/5 vias 1
12 Válvula pneumática dupla de 2/5 vias 1
13 Válvula pneumática dupla de 2/3 vias 1
14 Válvula de duas vias 1
15 Válvula de retenção 2
16 Manómetro 2
17 Válvula de aceleração unidirecional 2
18 Válvula redutora de pressão 2
19 Válvula manual de alavanca curta 3/2 1
20 Válvula mecânica bidirecional com came rolante (válvula de 2/3 vias) 4
21 Válvula de 2/3 vias com botão de pressão de cabeça plana 1
22 Válvula pneumática de retardamento de 2/3 vias 1
23 Válvula sequencial 1
24 Válvula de comutação (ou válvula de comutação tipo gaveta) 1
25 Válvula de dupla pressão 1
26 Válvula de escape rápido 1
27 Microinterruptor 4
28 Válvula direcional de solenóide duplo 5/2 1
29 Válvula rotativa com botão de pressão 2
30 Válvula de solenóide simples 5/2 1
31 Compressor de ar 1
32 Sensor fotoelétrico 1
33 Sensor capacitivo 1
34 Sensor indutivo 1
35 Conjunto de escape pneumático multilinha AL-6 1
3.4 Acessórios do produto
Nº Nome Qtd.
1 Cabo de segurança elétrico de 2 mm (100 cm amarelo) 20
2 Cabo de segurança elétrico de 2 mm (100 cm preto) 20
3 Cabo de segurança elétrico de 2 mm (100 cm vermelho) 20
4 Tubo traqueal 60
5 Fita adesiva para tecido 5
6 Tesoura para traqueia TK3 1
7 Chave Allen extensível (9 peças) 1
8 Conector T pneumático (branco) 6
9 Conector T pneumático (preto) 6
5. Lista de experiências de ensino do produto
(1) Teste do cilindro de controlo da válvula solenóide de cinco vias de duas posições (momentânea)
(2) Teste do cilindro de controlo da válvula solenóide de cinco vias de duas posições (autoblocante)
(3) Cilindro de controlo da válvula de inversão manual de cinco vias de duas posições
(4) Teste de ligar/desligar da válvula mecânica de alavanca tipo rolete
(5) Teste da válvula de retardamento de três vias de duas posições
(6) Teste da válvula sequencial unidirecional
(7) Teste da válvula de vaivém
(8) Processo de funcionamento da válvula de dupla pressão
(9) Teste da válvula de botão de bloqueio automático
(10) Teste da válvula de botão de rearme automático
