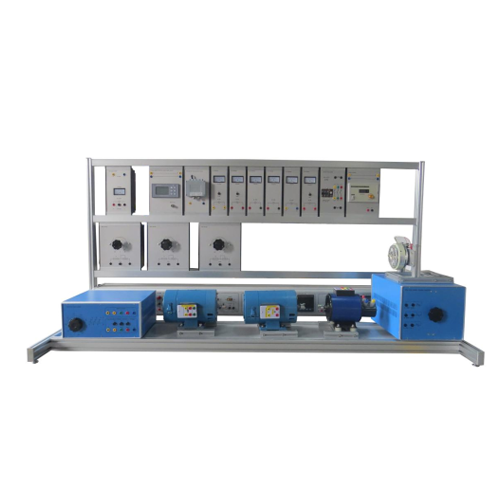

Bancada ZE3355P para Teste de Máquinas Elétricas de Corrente Contínua - Equipamento Didático - Bancada Educacional - Equipamento para Treinamento em Eletricidade
I. Visão geral do produto
1.1 Visão geral
Este dispositivo de treino inclui objetos de controlo. Através de experiências relacionadas, poderá familiarizar-se com os motores de indução de anéis deslizantes. Cultive o conhecimento e as competências correspondentes dos alunos, sendo adequado para o ensino e avaliação da formação de competências em cursos relacionados em escolas técnicas, faculdades, escolas técnicas de nível secundário e escolas profissionais.
1.2 Características
(1) A plataforma de treino adota uma estrutura de coluna de perfil de alumínio, o instrumento de medição e a fonte de alimentação de treino são incorporados e instalados de forma integrada, e o circuito e os componentes de treino são combinados numa caixa suspensa. Cada unidade é flexível, conveniente de utilizar e não é fácil de danificar.
(2) Os circuitos e dispositivos experimentais estão totalmente equipados e podem ser utilizados em combinação para completar o conteúdo de formação de uma variedade de cursos.
(3) A plataforma de formação possui um bom sistema de proteção de segurança.
II. Parâmetros de desempenho
(1) Potência de entrada: trifásica, cinco terminais, 220V±10%
(2) Dimensões: 1575mm×680mm×835mm
(3) Potência total da máquina: <1KVA
(4) Peso: <100kg
(5) Condições de funcionamento: temperatura ambiente -10℃～+40℃, humidade relativa <85% (25℃)
III. Composição do produto
3.1 Painel de controlo de energia
A caixa de controlo de potência adota um painel de perfil de liga de alumínio e uma estrutura de caixa fechada, que está ligada à prateleira inferior como um todo.
3.2 Mesa de formação
A mesa adota um substrato de alta densidade com 25mm de espessura e a superfície é tratada com revestimento de placa à prova de fogo de alta temperatura e alta pressão, o que lhe confere uma estrutura firme e uma aparência elegante.
3.3 Configuração do painel de controlo de energia
(1) Entrada de energia trifásica de quatro fios, controlada por um disjuntor diferencial residual (DR), equipado com um botão de paragem de emergência. Em caso de emergência, pressione o botão de paragem de emergência e o disjuntor interromperá a energia.
(2) Equipado com indicador luminoso de energia, tomada de saída de energia e terminal de saída de energia de segurança.
(3) Fonte de alimentação CA integrada com função de proteção contra curto-circuitos.
3.4 Módulo de caixa suspensa
Caixa de energia
Introdução
1: Fonte de alimentação total --- Disjuntor diferencial residual (DR) de 4 pólos
2: Unidade de paragem de emergência
3: Unidade de saída CA trifásica de 380 V
4: Unidade de saída CA trifásica de 220 V
5: Unidade de saída CC
6: Contador multifuncional trifásico
7: Contador multifuncional monofásico
8: Unidade de saída de alimentação CC 0-220 V e CC 220 V
9: Tacómetro
10: Tomada
IV. Pode concluir o conteúdo da formação
(1) Treino de arranque de motor assíncrono trifásico de anéis deslizantes
(2) Treino de arranque de motor CC com excitação shunt
(3) Treino de arranque de motor CC série
(4) Treino de arranque de motor CC com excitação composta
(5) Treino de travagem de motor CC
