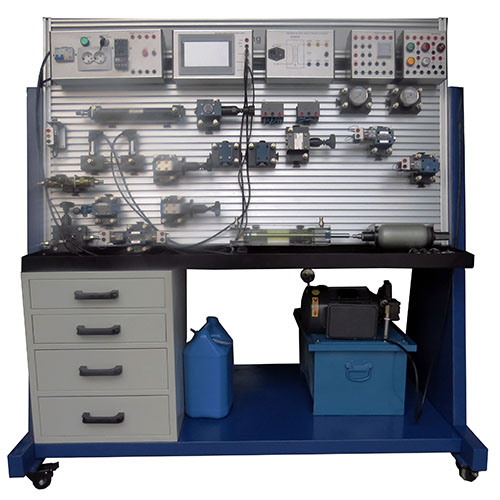

Bancada de treinamento hidráulica dupla face ZMH1109 Equipamento didático Equipamento escolar Equipamento de treinamento em mecatrônica
1 Visão geral do produto
1.1 Visão geral
Este dispositivo de treinamento hidráulico foi projetado com um painel de operação de estrutura aberta, de acordo com os requisitos do programa de ensino de controle pneumático, elétrico e hidráulico de mecatrônica em faculdades e universidades, e combina as vantagens do controle por relé pneumático e do equipamento experimental de controle por relé hidráulico. Diversos componentes hidráulicos podem ser instalados de forma flexível no painel de operação. Todas as juntas utilizam conectores rápidos abertos e fechados de duas extremidades para solucionar o problema de vazamento de óleo no circuito hidráulico. É prático e durável, reduz perdas e também contribui para a manutenção da higiene ambiental. Os diversos componentes podem ser combinados arbitrariamente para formar um sistema hidráulico com funções específicas, o que apresenta grande praticidade.
1.2 Características
(1) O equipamento é composto por uma estrutura de chapa metálica de alta resistência, bonita e durável. A parte inferior possui rodas universais para facilitar a movimentação; possui um armário para armazenamento de ferramentas e dispositivos, e a estação hidráulica está integrada na parte inferior do equipamento; a placa de base para fixação de diversos blocos de válvulas hidráulicas utiliza um perfil de placa de base especial, e o espaçamento entre ranhuras do painel é de 25 mm, permitindo a fácil conexão e desconexão de diversos componentes; a parte superior possui diversas caixas de suspensão para controle elétrico, tornando-o compacto como um todo.
(2) Equipado com válvulas hidráulicas de série industrial, a pressão máxima de trabalho pode atingir 35 MPa. Cada componente hidráulico possui uma placa de base de transição do circuito de óleo, que pode ser facilmente posicionada no painel. A sobreposição do circuito de óleo adota uma junta de troca rápida aberta e fechada, que é fácil de desmontar e não vaza óleo. Isso reduz perdas e também contribui para a manutenção da higiene ambiental.
2 Parâmetros de desempenho
(1) Potência de entrada: CA: 220 V
(2) Dimensão da bancada de laboratório: 1600 mm (comprimento) × 1000 mm (largura) × 1700 mm (altura)
(3) Espaçamento das ranhuras: 25 mm
(4) Especificações: Gabinete: 1
(5) Estrutura da área de trabalho: 1
(6) Rodízios com rachaduras: 4
(7) Faixa de limite de velocidade de segurança: 1000-1500 rpm
(8) Quando a bomba hidráulica está funcionando, o ruído é ≤58dB0 a uma distância de 1,5m da bancada hidráulica
(9) A pressão necessária para o fluxo do circuito de óleo do experimento de demonstração é de apenas 4-6 Mpa
(10) Tanque de óleo: Volume nominal 35L
3 Composição do produto
Frente
Reverter
3.1 Unidade de controle elétrico
3.2 Bancada de treinamento
3.4 Componentes hidráulicos
1 Válvula de alívio de ação direta DBDH6P/100
2 Válvula de balanceamento DC6G-1-10B/50/
3 Cilindro hidráulico transparente de dupla ação (a pressão não pode exceder 1 MPA)
4 Microinterruptor
5 Válvula redutora de pressão de ação direta FDR5DP1-10B
6 Válvula redutora de pressão (tipo piloto) PFIC-DR10/200Y
7 Válvula desviadora FJL-L10H
Válvula reguladora de velocidade 8 PFIC-2FRM5/6Q
9 Válvula de aceleração monofásica MK6G
Válvula de sequência 10 (tipo piloto) PFIC-DZ10/210M
11 Válvula manual de três posições e três vias
12 Válvula de reversão manual de quatro vias e duas posições
Válvula de reversão solenóide de quatro vias e duas posições HYJF-4WE6D/AC 24V
14 Válvula de alívio de ação direta DBDH6P/100
15 Válvula de retenção de controle hidráulico PFIC SV6PB2
16 Manômetro de glicerina Manômetro YN-60/10MPA Rosca externa M14*1,5 (sem aresta na direção axial)
17 Válvula redutora de pressão de três vias de ação direta: DR6DP-50/75
18 Motor hidráulico
19 Válvula de aceleração MG6G
20 Acumulador de bexiga 6,3'L (nitrogênio) 6Mpa
21 Estação hidráulica
22 Cilindro hidráulico de dupla ação
23 Válvula de reversão de três posições e quatro vias (O) 4WMM6E50B/
24 Medidor de vazão (a pressão não pode exceder 1 MPA)
4 Conteúdo experimental:
Experimento 1. Circuito de reversão da válvula de reversão manual
Experimento 2. Circuito de reversão de válvula reversora eletromagnética
Experimento 3. Circuito de balanceamento usando válvula de sequência
Experimento 4. Circuito de frenagem com válvula de alívio
Experimento 5. Circuito de buffer usando válvula de alívio
Experimento 6. Circuito de controle de velocidade de estrangulamento da entrada de óleo
Experimento 7. Circuito de travamento usando válvula reversora eletromagnética de três posições e quatro vias
Experimento 8. Circuito experimental do simulador de carga
Experimento 9. Experimento de válvula reversora de quatro vias e três posições tipo O
Experimento 10. Experimento com válvula reversora de quatro vias e três posições tipo M
Experimento 11. Experimento de válvula reversora de quatro vias e três posições tipo Y
Experimento 12. Experimento com cilindro hidráulico transparente
Experimento 13. Experimento de teste do módulo contador
Experimento 14. Experimento de teste do módulo de falha
Experimento 15. Experimento de aquisição do módulo de tela
