1. Introdução ao Produto

1.1 Descrição do Produto
O equipamento de convecção livre e forçada WL 440 foi concebido para auxiliar os alunos a compreender a transferência de calor por convecção, um dos três principais modos de transferência de calor em termodinâmica. A transferência de calor por convecção pode ser dividida em convecção natural e convecção forçada. A convecção natural é causada pela densidade irregular do fluido espacial devido ao campo de temperatura irregular do fluido espacial. A convecção forçada é causada pelo fluxo de fluido impulsionado por forças externas, como ventiladores ou bombas.

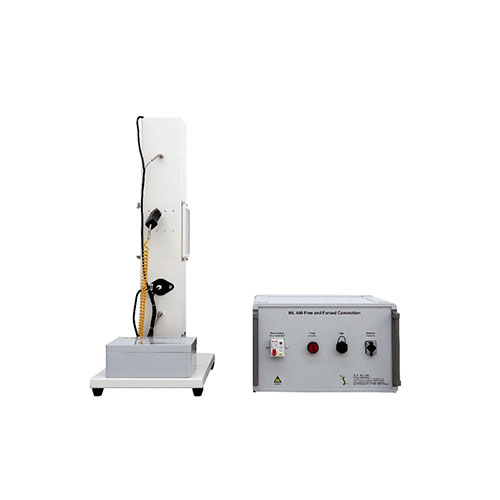

O equipamento de convecção livre e forçada WL 440 é composto principalmente por um tubo vertical com um elemento de aquecimento destacável, vários sensores (incluindo uma sonda de temperatura portátil), uma caixa adaptadora elétrica à prova de água e uma caixa de alimentação. O tubo vertical com um elemento de aquecimento destacável é o componente central da bancada experimental. Um sensor de temperatura (T1) está instalado na entrada de ar na extremidade inferior do tubo vertical, e um sensor para medir a velocidade do vento também está instalado acima do sensor T1. Podem ser instalados três tipos diferentes de elementos de aquecimento no meio do tubo vertical: um permutador de calor de feixe tubular, um permutador de calor cilíndrico e um permutador de calor de placas. Cada permutador de calor está equipado com um sensor de temperatura (T4). Um ventilador axial ajustável de 24 V está instalado na saída de ar superior da conduta vertical. Um sensor de temperatura (T4) está instalado por baixo do ventilador axial. A sonda de temperatura portátil (T3) pode ser inserida no meio da conduta vertical (os orifícios são reservados na conduta). Vários transmissores de sensores estão instalados na caixa adaptadora elétrica à prova de água, que pode transmitir os dados do sensor para a caixa elétrica para processamento.

1.2 Características do Produto
1. O produto possui um design elegante, é robusto e durável, tem um tamanho compacto, é plug-and-play e possui funções completas que atendem aos requisitos do ensino experimental.
2. O produto adota um design modular e pode realizar uma variedade de experiências de ensino e investigação.
3. Os acessórios do produto podem ser instalados rapidamente.
4. O produto está equipado com um software dedicado para facilitar a rápida obtenção de dados experimentais por parte dos utilizadores.

2. Especificações técnicas

2.1 Parâmetros técnicos
Parâmetros da fonte de alimentação: CA 230 V 50 Hz
Área da secção transversal do escoamento: 120 x 120 mm; altura aproximada de 0,6 metros
Parâmetros do elemento de aquecimento:
Limite de temperatura: 90 ℃.
Parâmetros do elemento de aquecimento do feixe tubular:
Número de tubos: 23; um tubo em posição variável é aquecido.
Potência de aquecimento: 20 W; área de transferência de calor: 31,41 cm²
Parâmetros do cilindro com temperatura superficial uniforme:
Potência de aquecimento: 20 W; área de transferência de calor: 111 cm²
Potência de aquecimento: 40 W; área de transferência de calor: 2 x 100 cm²
Parâmetros do cilindro com lâmina de aquecimento:
Potência de aquecimento: 40 W; Área de transferência de calor: 111 cm²
Parâmetros do ventilador axial:
Caudal máximo: 500 m³/h; Diferença de pressão máxima: aprox. 950 Pa; Consumo de energia: 90 W
Velocidade do ar: 0…10 m/s
Temperatura: 4x 0…325 °C
Potência de aquecimento: 0…50 W
Condições ambientais de trabalho necessárias: Temperatura ambiente: -10 ℃ ～ +40 ℃; Humidade relativa: <85% (25 ℃).

2.2 Dimensões e peso
Dimensões: 400*300*800mm
Peso: 22KG

3. Nomes dos componentes do produto e descrição das funções

3.1 Parte principal do produto
Nº Nome
1 Ventilador axial
2 Termómetro T2
3 Termómetro portátil
4 Janela de visualização
5 Anemómetro
6 Termómetro T1
7 Caixa elétrica à prova de água
8 Disjuntor
9 Luz indicadora
10 Porta USB
11 Interface de rede

3.2 Acessórios do produto
Nº Nome
1 Cilindro com temperatura superficial uniforme
2 Módulo experimental tipo feixe
3 Cilindro com lâmina de aquecimento
4 Módulo experimental tipo plano
5 Cabo de dados do sensor
6 Cabo de dados USB
7 Cabo de alimentação
8 Pen drive USB

4. Lista de configuração do produto
Nº Nome Qtd.
1 Ventilador axial 1
2 Sensor de temperatura 2
3 Sensor de temperatura portátil 1
4 Cilindro com temperatura superficial uniforme 1
5 Módulo experimental tipo feixe 1
6 Cilindro com lâmina de aquecimento 1
7 Módulo experimental tipo plano Módulo 1
8 Cabo de dados do sensor 3
9 Cabo de dados USB 1
10 Cabo de alimentação 2
11 Anemómetro 1
12 Disjuntor 1
13 Luz indicadora 1
14 Interface USB 1
15 Interface de rede 1

5. Lista de experiências de ensino do produto
(1) Experiência de demonstração de convecção natural e convecção forçada
(2) Experiência de transferência de calor por convecção em placa plana de varrimento
(3) Experiência de transferência de calor por convecção num cilindro de varrimento com temperatura superficial uniforme
(4) Experiência de transferência de calor por convecção em feixe de tubos de varrimento
(5) Experiência de transferência de calor por convecção em cilindro de varrimento com folha de aquecimento
